Укрытие СФЕРА 530

В наличии

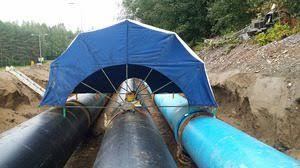

Укрытия для сварочных работ «СФЕРА 530»Изделия отвечают современным тенденциям дизайна и соответствуют требованиям безопасности и охраны труда, повышенной комфортности, защиты от различных факторов. Данное укрытие предназначено для защиты от осадков при проведении работ на трубопроводах. Поскольку боковые стороны открыты, то данное укрытие свободно вентилируется и хорошо пропускает естественный свет. Основу наших укрытий составляет сборно-разборный каркас из нержавеющей или конструкционной окрашенной стали. Тент укрытия изготовлен из тентовой ткани, с масловодоотталкивающей и огнеупорной пропиткой PROBAN. Верхний свод тента выполнен из морозостойкой светопропускающей ткани, что позволяет работать в светлое время суток без применения дополнительного освещения. Для регулировки высоты укрытий, в зависимости от рельефа местности и диаметра свариваемых труб, опоры каркаса выполнены регулируемыми по высоте. Укрытие в собранном виде легко устанавливается на трубу в вертикальном положении при помощи 2-х человек, раскладывается и затягивается 2-мя реперами. Время установки 10 минут.Наши укрытия для сварки обладают следующими преимуществами пред укрытиями от других производителей:

Мобильность (перемещение укрытия вручную производится полностью в собранном виде при помощи 2-х человек).
Простота и оперативность монтажа (время сборки не более 10 минут).
Сборно-разборный каркас, изготовленный из нержавеющей стали, не подвержен коррозии.
Тент укрытия выполнен из тентовой ткани, с масловодо-отталкивающей и огнеупорной пропиткой PROBAN.
Рабочий диапазон температур воздуха от –50°С до +50°С.
Низкая стоимость.
Возможность корректировки размеров и других параметров элементов укрытия при производстве в зависимости от нужд заказчика.

Руководство по эксплуатацииНазначение.Укрытие для сварки в непогоду «СФЕРА 530» предназначено для защиты рабочих мест сварщиков от атмосферных воздействий при сварке стыков труб на строительстве, а также при осуществлении ремонтных работ магистральных трубопроводов.Основу укрытия составляет сборно-разборный каркас, выполненный из конструкционной стали с покрытием: труба O18х1,5мм, круг O14,0мм и лист s=3…4мм.Для регулирования высоты палатки в зависимости от рельефа местности и диаметра свариваемых труб опоры выполнены регулируемыми по высоте.Сборка и монтаж.Устройство каркаса палатки показано на рис.1, номера позиций на рисунке соответствуют порядковым номерам табл.1.При сборке каркаса палатки необходимо придерживаться следующей последовательности:

Собрать левую и правую подсборку между собой с помощью прямых штанг поз.6 (7шт) согласно рис.1.
Установить конструкцию на трубопровод и зафиксировать лентой-стяжкой (поз.14).
Установить опоры поз.7(2шт) в вертикальное положение и зафиксировать распоркой (поз.9). Отрегулировать высоту выдвижной опоры.
Натянуть на каркас верхнюю часть тента со светопропускающей вставкой и закрепить ремешками.

При переносе укрытия вручную на небольшие расстояния следует сложить каркас, не снимая тента, снять репера и перенести на нужное место.Для подъема и транспортировки краном вдоль трассы трубопровода, в верхних штангах предусмотрены проушины, к которым крепится подъемный трос (поверх тента).Правила эксплуатации.Просушивать тент укрытия после использования, не содержать в сырых, непроветриваемых помещениях, беречь его от механических повреждений, от попадания растворителей, щелочей и кислот. Не подвергать каркас укрытия ударным нагрузкам, механическим повреждениям, крепежную фурнитуру хранить в отдельном месте.Гарантийные обязательства.Производитель гарантирует сохранение эксплуатационных качеств каркаса и огнеупорного тента 1 год с даты продажи изделия, при соблюдении правил эксплуатации.Примечания.Производитель имеет право вносить конструктивные изменения не влияющие на качество укрытия.
